Le papillon des gaz, aussi appelé boîtier papillon, est l’un des organes les plus déterminants pour la manière dont un moteur respire, accélère et consomme. Qu’il soit commandé par câble ou “drive-by-wire” (commande électronique), il module la quantité d’air admise et, par ricochet, la puissance disponible et le rendement. Comprendre son rôle et ses interactions avec les capteurs, l’ECU et vos habitudes de conduite permet d’optimiser à la fois la performance et la consommation.
Papillon des gaz : rôle clé dans un moteur moderne
Au cœur du collecteur d’admission, le papillon des gaz agit comme une vanne qui ouvre plus ou moins le passage à l’air. Quand vous demandez de la puissance, il s’ouvre davantage, laissant entrer plus d’oxygène pour brûler davantage de carburant. À l’inverse, en faible charge, il se referme pour limiter le flux d’air, stabiliser le ralenti et réduire la consommation. Cette modulation fine conditionne la réponse à l’accélération et la propreté des émissions.
Dans les moteurs essence, le papillon est central puisqu’il contrôle directement le remplissage en air. Les moteurs diesel, eux, dosent la puissance surtout par la quantité de carburant injectée, mais disposent souvent d’un volet d’air (similaire) pour améliorer le confort (arrêt doux), la recirculation des gaz (EGR) ou certaines stratégies antipollution. Cette différence explique pourquoi la sensation d’accélération d’un diesel et d’un essence n’est pas la même.
L’électronique a rendu le papillon bien plus intelligent. L’ECU interprète la position de la pédale, la vitesse moteur, la température, la pression d’admission et l’état des systèmes (turbo, EGR, climatisation) pour commander l’angle optimal. Résultat: un compromis permanent entre réactivité, consommation et émissions, avec des protections contre les sur-régimes ou les pertes d’adhérence (via l’antipatinage).
Enfin, la géométrie du papillon, le diamètre du conduit et la rugosité interne influencent la turbulence, la chute de pression et la qualité du mélange. Un composant sain, propre et correctement calibré contribue à un ralenti stable, à des reprises nettes et à des démarrages fiables par tous les temps.
De l’accélérateur au papillon : le chemin de l’air
Le parcours commence à la pédale d’accélérateur. Sur les systèmes modernes, elle envoie un signal électrique à l’ECU, qui calcule l’angle d’ouverture du papillon à partir de nombreuses variables. L’air aspiré traverse le filtre à air, passe par le débitmètre (s’il y en a un), le boîtier papillon, puis le collecteur jusqu’aux cylindres. En turbo, il transite aussi par le compresseur et parfois un intercooler.
- Pédale d’accélérateur: consigne de couple.
- Débitmètre (MAF) ou capteur de pression (MAP): mesure du flux/charge.
- Boîtier papillon: réglage du débit d’air.
- Collecteur d’admission et soupapes: distribution finale aux cylindres.
| Élément du parcours | Rôle principal | Impact en cas d’anomalie |
|---|---|---|
| Filtre à air | Retient poussières et particules | Manque d’air, surconsommation, pertes |
| Débitmètre (MAF) | Mesure le flux d’air | Mélange erroné, ratés, voyant moteur |
| Boîtier papillon | Module l’ouverture/fermeture | Ralenti instable, trous à l’accélération |
| Collecteur | Distribue l’air aux cylindres | Fuite = sifflement, appauvrissement |
Sur un système drive-by-wire, l’ECU arbitre entre votre demande et les contraintes (adhérence, température, pollution). Sur les systèmes plus anciens à câble, l’angle du papillon suit mécaniquement la pédale, mais l’ECU garde tout de même la main sur l’injection et l’allumage pour lisser la réponse. Dans tous les cas, l’étanchéité et la propreté du chemin d’air sont essentielles pour éviter les pertes et les erreurs de mesure.
Capteurs et actionneur : fonctionnement du papillon
Le boîtier papillon moderne intègre généralement un moteur électrique et un ou deux capteurs de position (TPS). Le moteur oriente le volet, tandis que les capteurs informent l’ECU de l’angle réel pour une régulation en boucle fermée. D’autres capteurs, comme le MAF/MAP et la sonde lambda, complètent le tableau pour ajuster en temps réel le mélange air/carburant.
- TPS (Throttle Position Sensor): fournit l’angle réel du papillon pour la régulation.
- MAF/MAP: estime la charge moteur pour dimensionner le carburant.
- Actionneur moteur du papillon: exécute l’ordre de l’ECU avec précision.
- Sonde(s) lambda: valide la richesse et corrige le dosage.
La logique de contrôle compare la consigne (votre demande de couple) à l’état moteur et aux limites (température, antipatinage, boîte). Elle commande alors un angle et surveille que l’angle mesuré coïncide avec l’objectif. En cas d’écart, elle corrige en millisecondes en modulant l’actionneur et, si besoin, l’avance à l’allumage ou la pression de suralimentation.
En présence d’un défaut capteur ou d’un grippage, l’ECU peut activer un mode dégradé: ouverture limitée, ralenti élevé ou réponse émoussée pour préserver la sécurité et les organes. Une calibration (apprentissage) de fin de course après remplacement, nettoyage important ou déconnexion batterie garantit que l’ECU connaît précisément les positions mini/maxi et le débit associé.
Puissance et réactivité : l’impact sur les performances
La puissance perçue ne dépend pas seulement de la valeur de crête, mais de la rapidité avec laquelle le moteur atteint le couple demandé. Un papillon propre, bien calibré, réduit le délai entre votre pression sur la pédale et l’augmentation du débit d’air, améliorant les reprises et la motricité. À l’inverse, des dépôts ou un capteur fatigué créent une latence ou des à-coups.
À faible ouverture, les pertes par pompage sont importantes: le moteur doit aspirer l’air à travers une ouverture restreinte, ce qui coûte de l’énergie. Dès que le papillon s’ouvre, ces pertes diminuent et le couple devient plus disponible. C’est la raison pour laquelle une conduite fluide, anticipée, exploitant des ouvertures modérées mais stables, procure souvent une sensation de moteur “plein” sans surconsommer.
Sur les moteurs turbocompressés, l’ECU coordonne papillon, wastegate et éventuellement soupape de décharge pour bâtir la pression de suralimentation sans à-coups. Une commande papillon trop agressive peut provoquer une montée en pression brusque, suivie d’une correction, d’où la nécessité d’une cartographie soignée pour éviter l’effet “yoyo”.
La qualité du mélange et l’allumage complètent la partition. Un papillon précis permet d’atterrir sur la richesse visée au bon moment, optimisant la combustion et la montée en régime. Les boîtiers recalibrés ou “reprog” mal faits peuvent sembler plus vifs à la pédale, mais dégrader la progressivité, la motricité et, à terme, la fiabilité.
Consommation : débit d’air, mélange et rendement
La consommation résulte d’un équilibre entre charge moteur, régime, pertes par pompage et efficacité de combustion. En ville, on roule souvent papillon peu ouvert: les pertes par pompage augmentent et l’ECU doit injecter davantage pour maintenir le couple de base. Sur route, une ouverture plus franche mais stable, à régime modéré, place le moteur dans une zone de meilleur rendement.
| Situation | Ouverture papillon | Richesse visée (essence) | Effet sur conso |
|---|---|---|---|
| Ralenti/embouteillage | Très faible | Stœchiométrique | Pertes par pompage élevées |
| Croisière stabilisée | Faible à modérée | Stœchiométrique / légère stratification | Efficace si régime modéré |
| Reprise modérée | Moyenne | Légèrement enrichie | Compromis couple/consommation |
| Pleine charge | Grande | Enrichie (refroidissement) | Conso élevée, puissance max |
Certaines stratégies (désactivation de cylindres, cycles type Atkinson/Miller, EGR faible charge) réduisent les pertes et permettent au moteur d’ouvrir davantage le papillon pour une charge équivalente, améliorant le rendement. Les hybrides exploitent beaucoup ces zones favorables en délestant le thermique lors des faibles charges.
Avec un papillon sain, l’ECU mesure mieux l’air entrant et dose juste le carburant, évitant un mélange trop riche (gaspillage) ou trop pauvre (ratés, hausse des NOx). Une simple opération de nettoyage du boîtier peut récupérer un ralenti stable et quelques pourcents de consommation, surtout si des dépôts collaient légèrement le volet.
Enfin, l’anticipation au volant compte: accélérer franchement mais brièvement pour atteindre la vitesse visée, puis stabiliser avec une ouverture modérée, est souvent plus efficient que de “traîner” papillon à peine ouvert en montée. Le régulateur de vitesse aide sur terrain plat, mais votre pied reste imbattable pour lire la route.
Pannes courantes : symptômes, causes et solutions
Les symptômes typiques d’un papillon en difficulté incluent ralenti instable, calages à l’approche d’un stop, trous à l’accélération, manque de puissance, consommation en hausse et voyant moteur allumé. Sur drive-by-wire, on note parfois une pédale “molle” ou une vitesse maximale limitée en mode dégradé.
Les causes fréquentes: dépôts d’huile et de vapeurs (reniflard) encrassant le volet, capteur TPS usé ou incohérent, faisceau abîmé, moteur d’actionneur fatigué, prise d’air après le papillon, ou boîtier papillon mal remonté après une intervention. Un débitmètre erroné peut aussi mimer une panne de papillon.
Le diagnostic passe par la lecture des codes défaut (ex.: P0121/P0122/P0123 pour TPS, P0505 pour contrôle de ralenti), l’inspection visuelle, la recherche de fuites, la mesure des valeurs en temps réel (angle consigne vs mesuré, débit, corrections de richesse) et, si possible, un test d’actionneur via valise. Une fumée artificielle aide à déceler les micro-fuites d’admission.

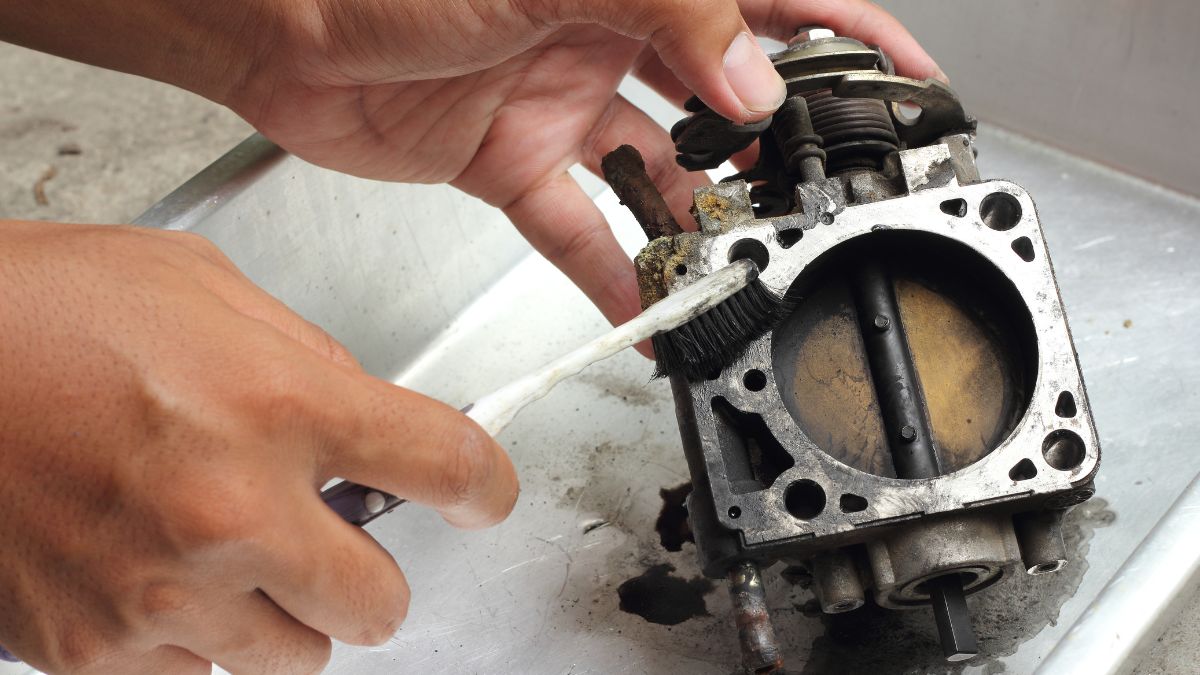

Côté solutions: nettoyage soigné (papillon démonté de préférence), effacement des adaptations, apprentissage des butées, réparation du faisceau, remplacement du capteur ou du boîtier si jeu mécanique. Les coûts varient d’un simple nettoyage à quelques dizaines d’euros jusqu’au remplacement complet du boîtier, pouvant dépasser plusieurs centaines d’euros selon la marque.
Entretien, apprentissage et conduite pour optimiser
Un entretien simple mais régulier fait des miracles: filtre à air propre, reniflard en bon état, contrôle des durites d’admission et nettoyage du papillon tous les 40 000 à 80 000 km (selon usage). Évitez les solvants agressifs sur les joints et capteurs; utilisez un nettoyant spécifique et un chiffon non pelucheux.
Après un nettoyage, un apprentissage des butées peut être nécessaire. Selon le modèle: mettre le contact sans démarrer quelques secondes, couper, répéter; ou passer par une procédure via valise pour recalibrer l’angle mini/maxi et le ralenti. Une absence d’apprentissage se traduit par un ralenti erratique ou une réponse anormale.
Au volant, anticipez: pédale progressive, accélérations franches mais mesurées, maintien d’une ouverture stable en croisière et choix d’un rapport qui place le moteur dans sa plage d’efficience. Évitez les micro-variations incessantes de la pédale, sources de corrections riches et de pertes par pompage.
Sur moteurs turbo, ménagez la montée en charge à froid, laissez respirer à chaud avant coupure, et assurez-vous que tout le chemin d’air est étanche (colliers, durites, intercooler). Enfin, méfiez-vous des reprogrammations approximatives qui durcissent artificiellement la pédale: la sensation peut flatter, mais la consommation et la fiabilité en pâtissent souvent.
Questions et réponses fréquemment posées
🔧🚗⚙️⛽
Q: Comment savoir si mon papillon des gaz a besoin d’un nettoyage ?
R: Ralenti instable, trous à l’accélération, légère pédale “collante” et dépôt visible sur le volet sont de bons indicateurs. Un scan OBD montrant des corrections de ralenti élevées renforce le diagnostic.
Q: Un papillon encrassé peut-il augmenter la consommation ?
R: Oui, l’ECU compense des mesures faussées par plus de carburant, surtout en ville où l’ouverture est faible et les pertes par pompage se cumulent.
Q: Le “drive-by-wire” est-il moins fiable qu’un câble ?
R: Non, c’est très fiable quand c’est entretenu. Il ajoute des capteurs et un actionneur, mais gagne en précision, en sécurité (limiteurs) et en efficience globale.
Q: Faut-il réapprendre le papillon après déconnexion de la batterie ?
R: Souvent oui. Selon les modèles, un cycle d’apprentissage automatique ou via valise permet de stabiliser le ralenti et la réponse.
Q: Peut-on rouler avec un papillon défectueux ?
R: En mode dégradé, la voiture peut rouler mais avec des performances limitées. Prolongez le moins possible: consommation, pollution et risques mécaniques augmentent.
Q: Un changement de boîtier papillon nécessite-t-il une reprogrammation ?
R: Il faut au minimum un apprentissage des butées. Une mise à jour ECU peut être recommandée si le constructeur a publié un correctif.
Bien plus qu’un simple volet, le papillon des gaz est la clef de voûte qui relie votre pied droit à la respiration du moteur. Sa propreté, ses capteurs et son calibrage dictent la réactivité, la puissance exploitable et l’appétit en carburant. Avec un entretien régulier, un apprentissage correct et une conduite anticipative, vous transformez un organe discret en allié majeur d’une voiture performante et économe.
